轿车、卡车、公交车及摩托车制造商都在快速为其车辆实现电气化，以提高内燃机的燃油效率，减少二氧化碳排放。电气化有许多选择，但大多数选择了 48V 轻度混合动力系统，而非完全混合动力总成。轻度混合动力系统除了有传统 12V 电池之外，还新增了一款 48V 电池。这可增加 4 倍的电量 (P = V • I)，用于空调以及启动时触媒转换器等较重负载。48V 系统可为混合动力电机供电，在节省燃油的同时，更快、更平稳的加速，从而可提高汽车性能。此外，额外的动力可支持转向、刹车和悬架系统，以及全新的安全、娱乐和舒适功能。48V 轻度混合动力系统为快速推出排放更低、行驶里程更远、油耗更低的全新车辆提供了一种途径。此外，它还提供了令人振奋的全新设计选项，以获得更高性能，同时减少二氧化碳排放。

然后，人们对于修改长期存在的 12V 供电网络 (PDN) 却普遍犹豫不决。改变通常需要执行了广泛测试的新技术，也需要能够为汽车产业提高高安全及高质量标准的全新提供商。

最大化 48V PDN

增加 48V 电池，为更重的动力总成及底盘系统负载供电，可为工程师提供各种选项。现在有一个增加系统的选择，可以直接处理 48V 输入，也可以保留泵、风扇和电机等原有 12V 机电负载，无需通过 DC-DC 稳压转换器将 48V 转换成 12V。为了管理变化与风险，现有轻度混合动力供电系统在逐渐增加 48V 负载的同时，仍然使用大型集中式数千瓦 48V 至 12V 转换器，为整个汽车提供 12V 电源。然而，这种集中式架构不仅没有完全利用 48V PDN 的优势，而且也没有利用现在可用的高级转换器拓扑、控制系统与封装的优势。

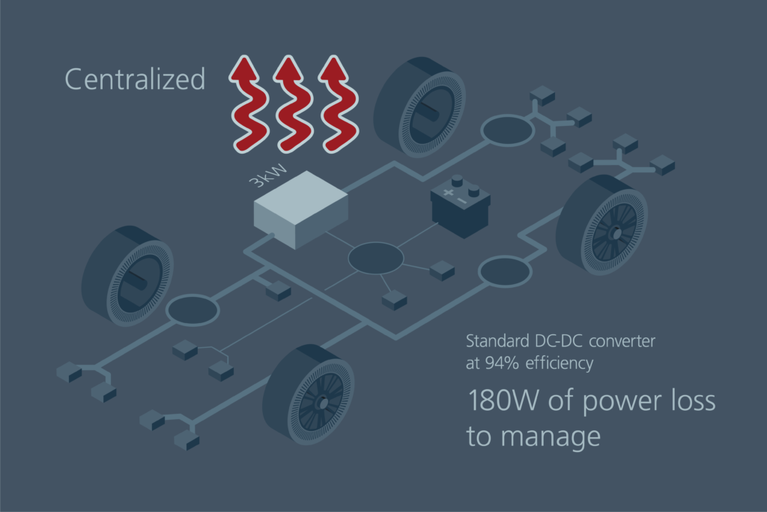

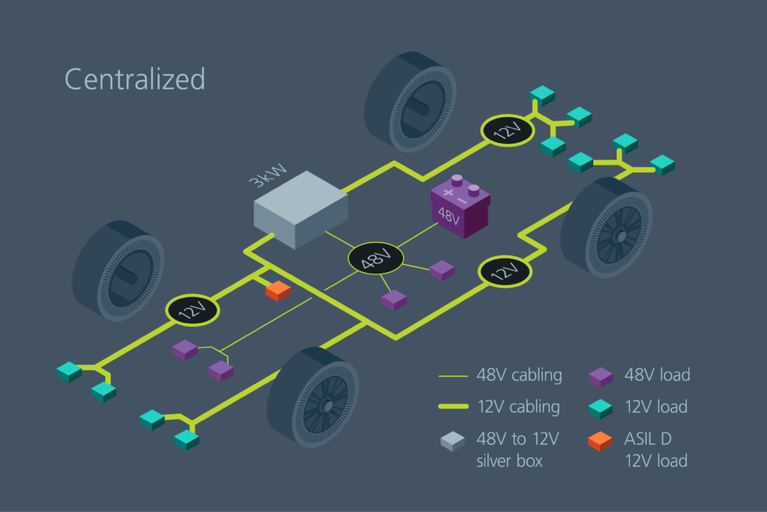

这些集中式 DC-DC 转换器（图 1）绝大多数都很笨重，因为它们使用较早的低频率 PWM 开关拓扑。此外，它们也代表了大量重要动力总成系统带的单点故障。

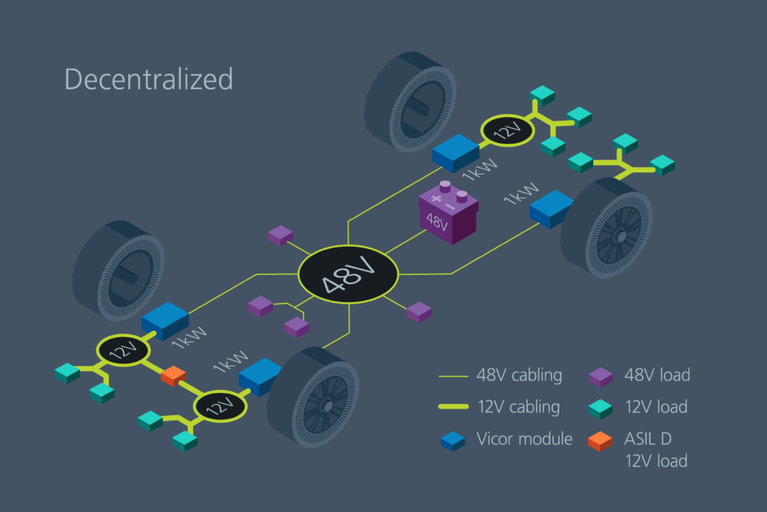

另外一种需要考虑的架构是使用模块化电源组件进行分布式供电（图 2）。该供电架构使用更小、更低功耗的 48 至 12V 转换器，分布在整个车辆中接近 12V 负载的地方。简单的功率方程式 P = V • I 和 P_LOSS = I²R 就可以说明为什么 48V 配电比 12V 更高效。

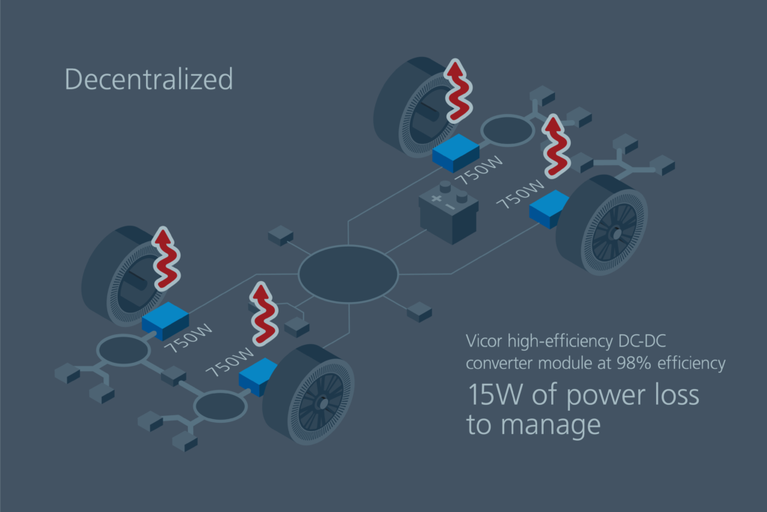

对于给定功率而言，48V 系统电流是 12V 系统的四分之一、损耗 (I²R) 锐降至 1/16 。在 ¼ 电流下，线缆和连接器可能会更小、更轻，而且成本也会更低。此外，分布式电源架构还具有显著的热管理及电源系统冗余优势（图 4）。这是在整个车辆中传输数千瓦电源的另一种方式，无需考虑传统 DC-DC 转换器的重量、散热问题和体积问题。

分布式架构或分区架构的模块化

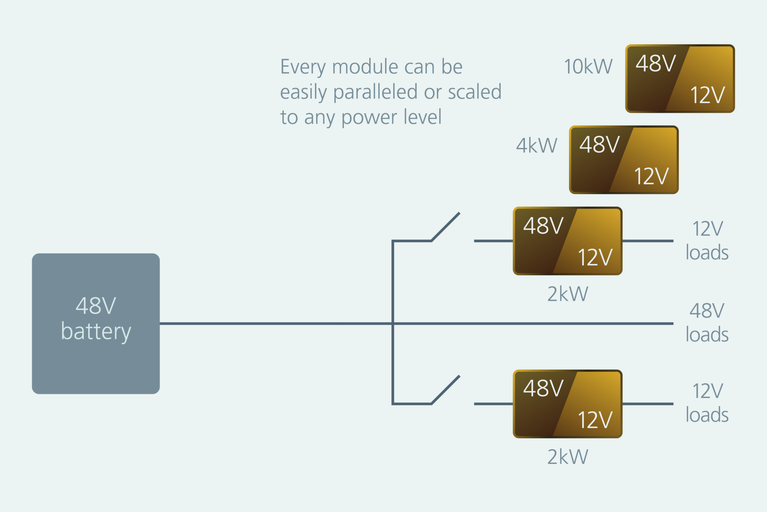

分布式供电（图 4）的模块化方法具有高度的可扩展性。

电池的 48V 输出分配给车内各种高功率负载，最大限度地提高更低电流（4 倍）及更低功耗（16 倍）的优势，而且还可实现更小、更轻的 PDN。根据对不同分布式负载的负载电源分析，在并联阵列中使用时，可以针对适当功率粒度设计和认证一个模块，并可向上扩展系统的功率水平。

本实例展示了一个 2kW 模块。如前文所述，粒度和可扩展性具有系统依赖性。使用分布式模块代替大型集中式 DC-DC 转换器，也能够以显著降低的成本实现 N+1 冗余。此外，如果负载功耗在汽车开发阶段发生改变，该方法仍然有优势。工程师可以增减模块，无需对整个完成的定制电源进行修改。此外，该模块已经获得批准和认证，可减少开发时间。

实施分布式或分区模块化 48V 架构

纯电动车或高性能混合动力车可使用高电压电池，因为动力总成和底盘系统功率需求很高。48V SELV PDN 对于 OEM 厂商而言依然有显著的优势，但现在，电源系统设计人员则面临 800V 至 48V 或 400V 至 48V 高功率转换的其它挑战。

这款高功率 DC-DC 转换器也需要隔离，但不需要稳压。通过使用稳压 PoL 转换器，上游高功率转换器可使用固定比率拓扑。这具有极大的优势，因为 800/48 和 400/48分别具有16:1 或 8:1 的宽输入输出电压范围，请参见图 5。在该范围内使用稳压转换器不仅效率很低，而且还会给散热管理带来很大的问题。OEM 厂商通常将这种高效的步降解决方案布置在电池组内部，在某些情况下甚至可以不用电池。Vicor 固定比率高压转换产品能够以快速的响应速度实现快速的电流传输，使 OEM 厂商能减少 12 至 14 公斤不必要的 48V 电池重量。

由于 400V 或 800V 配电的安全要求，分散这款高电压隔离转换器不仅困难重重，而且成本还很高。然而，高功率集中式固定比率转换器可使用电源模块取代大型“银盒”DC-DC 转换器进行设计。

可以开发具有适当粒度及可扩展性的电源模块，然后进行轻松并联，用于具有不同动力总成及底盘电气化要求的一系列车辆。此外，Vicor BCM 固定比率母线转换器为双向，可支持各种能源回收方案。BCM 采用正弦振幅转换器 (SAC) 高频率软开关拓扑，因此可实现超过 98％ 的效率。它们还具有 2.6kW/in3 的功率密度，可显著缩小集中式高电压转换器的尺寸。
